泄壓安全閥工作原理

水力控制閥根據給水系統中不同的設計要求和使用要求，已演變出十幾種用途的閥門( 目前國外此類閥門已派生出近百種用途)。經常用到的有先導式減壓閥、泄壓安全閥、遙控浮球閥等。

泄壓安全閥可以快速泄壓，保證管路內壓力在安全范圍內，并維持閥前壓力的穩定，保證整個管路的安全平穩運行。

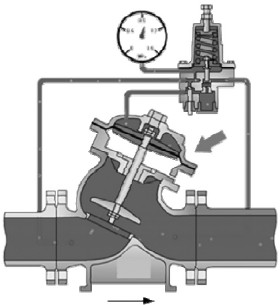

圖1 泄壓安全閥原理示意圖

如圖1 所示，泄壓安全閥工作原理可以理解為：

1、當進口壓力大于安全值( 設定值) 時: 進口壓力水從控制管路進入導閥膜片下腔，使其壓力增高，推動導閥閥桿上移，導閥閥板打開，主閥控制室上腔的水從導閥和控制管排泄，在進口壓力水的作用下，主閥閥板打開，閥前壓力降低，重回設定值。實現“泄壓”。

         2、當進口壓力小于安全值( 設定值) 時: 導閥膜片下腔的壓力降低，導閥閥桿下移，導閥閥板關閉，從而導致主閥控制室上腔的水壓增高，在主閥上腔水壓作用下，主閥閥板關閉，閥前壓力上升?，F在“穩壓”。
