彌合性水錘預防閥組包括主排氣閥，其閥體下方設有開孔，微量排氣閥通過管道連接開孔與主排氣閥連通，主排氣閥進水口處設有緩沖閥組，緩沖閥組包括緩沖閥體，緩沖閥體內吊裝有導向軸，緩沖板套裝在導向軸上，緩沖板上設有節流孔。當水柱在重力以及負壓作用下回流，主排氣閥壓力為正壓，緩沖板在正壓氣流下沿著導向軸升起將緩沖閥組出口堵住，使得主排氣閥流量變小，此時分離水柱的空氣不能快速排出，因此抑制水柱回流，防止水柱彌合撞擊，從根本上消除彌合水錘，經過一定時間，吸入的空氣通過節流孔排出，水流進入主排氣閥，主排氣閥浮球升起關閉，同時緩沖板降落。

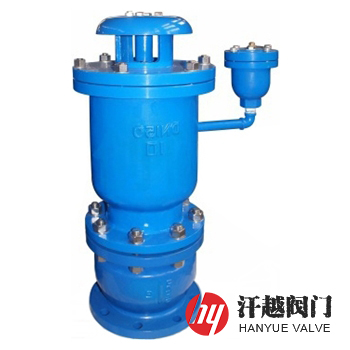

彌合型水錘預防閥通過設在主排氣閥進水口的緩沖閥組抑制水柱回流，防止水柱彌合撞擊，從根本上消除彌合水錘。本產品具有緩沖功能而不影響排氣和吸氣等特點，特適用于對水泵啟動頻繁的情況。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 防 雨 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 定 位 架 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 導桿活塞 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
4 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 封圈壓板 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
6 | 護 桶 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
7 | 浮 球 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
8 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
9 | 密 封 環 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
10 | 緩沖閥塞 | QT450 | WCB | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79.1-1994、GB/T 9113-20210、ASME B16.5-2017 | ||||
檢驗試驗 | CJ/T 217-2013 給水管道復合式高速進排氣閥 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃-85℃ | ||||

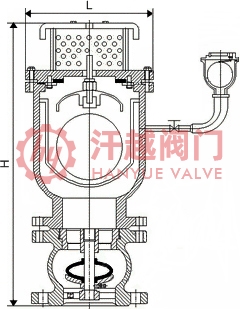

公稱壓力 PN | 公稱通徑 DN | 尺寸mm | ||||||
Φ | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 50 | 195 | 460 | 160 | 125 | 100 | 16-3 | 4-18 |
80 | 242 | 535 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 260 | 595 | 215 | 180 | 155 | 20-3 | 8-18 | |
150 | 345 | 760 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 425 | 900 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 465 | 1030 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 505 | 1150 | 460 | 410 | 375 | 30-4 | 12-25 | |
400 | 660 | 1440 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品在使用過程中壓力不能低于0.03MPa，如低于0.03MPa排氣閥容易漏水，必須配一只閥門作為檢修用。
