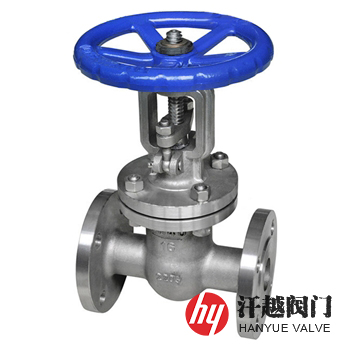

閘閥

: 更新時間2023-07-05 16:58:16; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN15~DN1000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

雙相鋼閘閥產品概述

雙相鋼閘閥是一種閥體、閥蓋和金屬內件由雙相不銹鋼2205或2507等鑄造或鍛造而成，適用于工作介質為海水、鹽水和鹵水等氯離子含有較多的管線輸送系統，用以切斷或接通管路介質的閥門，其主體所使用的材料是鐵素體和奧氏體結合的雙相體，具有高強度和良好的沖擊韌性以及整體和局部的抗應力腐蝕能力。該閥在管路中只能作全開和全關切斷用，沒有調節和節流的功能，一般也不適用于輸送泥漿等介質的工況場合。本產品承壓件也可選用A995 GR.1B(CD4MCuN)、A995 GR.4A(CD3MN)、A995 GR.5A(CE3MN)、A995 GR.6A(CD3MWCuN)等鑄件，而對于公稱尺寸不大于DN50的則一般采用A182 F51(S31803)、A182 F53(S32750)、A182 F55(S32760)、A182 F60(S32205)等鍛件。

雙相鋼閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
2	閥蓋	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
3	閘板	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
4	閥座	2205	2507	S32550	S31803	S32750	S32760
5	閥桿	2205	2507	S32550	S31803	S32750	S32760
6	填料壓蓋	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
7	填料	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
8	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

雙相鋼閘閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
上密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗試驗	GB/T 26480-2011、API 598-2016

雙相鋼閘閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	130	170	25	15	130	172
	20	150	190		20	150	191
	25	160	205		25	160	205
	32	180	270		32	180	270
	40	200	310		40	200	300
	50	250	358		50	250	357
	65	265	373		65	265	376
	80	280	435		80	280	434
	100	300	500		100	300	502
	125	325	614		125	325	613
	150	350	674		150	350	675
	200	400	818		200	400	819
	250	450	969		250	450	968
	300	500	1145		300	500	1144
	350	550	1280		350	550	1280
	400	600	1452		400	600	1451
	450	650	1541		450	650	1542
	500	700	1676		500	700	1678
	600	800	1874		600	800	1875
	700	900	2083		700	900	2082
	800	1000	2400		800	1000	2403
	900	1100	2950		900	1100	2952
	1000	1200	3245		1000	1200	3244
40	15	130	134	63	15	170	142
	20	150	188		20	190	142
	25	160	206		25	210	214
	32	180	272		32	230	269
	40	200	322		40	240	343
	50	250	370		50	250	370
	65	280	394		65	280	396
	80	310	455		80	310	458
	100	350	550		100	350	553
	125	400	636		125	400	638
	150	450	706		150	450	718
	200	550	859		200	550	873
	250	650	1016		250	650	1050
	300	750	1200		300	750	1203
	350	850	1340		350	850	1394
	400	950	1495		400	950	1645
	500	1150	1790		500	1150	2285
	600	1350	2035		600	1350	2610
100	15	170	175	160	15	170	230
	20	190	180		20	190	260
	25	210	310		25	210	280
	32	230	320		32	230	312
	40	240	360		40	240	350
	50	250	490		50	300	512
	65	280	540		65	340	560
	80	310	573		80	390	585
	100	350	575		100	450	630
	125	400	744		125	525	723
	150	450	800		150	600	820
	200	550	800		200	750	990
	250	650	1050		250	850	1104
	300	750	1208		300	950	1314
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

雙相鋼閘閥結構圖

雙相鋼閘閥

如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請提供公稱通徑、公稱壓力、材料牌號、法蘭標準和法蘭密封面形式等，本產品有明桿和暗桿等多種結構。
