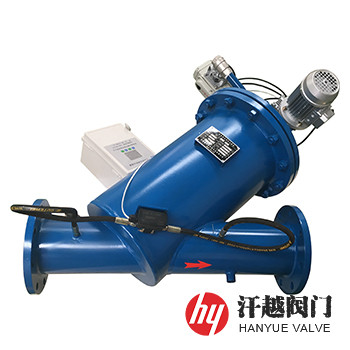

全自動清洗Y型過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，以凈化水質及保護系統其他設備正常運行，并可實現在線全自動刷洗和排污等功能的裝置，其在濾網內安裝了一套清洗刷組件，刷子由電機帶動旋轉，并在它的中部蓋板上設置了一個電動球閥，清洗時，來自電控箱上的時間或壓差開關的信號傳給控制盤，控制盤打開排污閥同時啟動電機，帶動刷子旋轉刷掉污物雜質，在壓力水的作用下，通過電動球閥排出過濾器，清洗時無斷流。
水流從過濾器的進水口流入，經過不銹鋼絲網后從出水口流出，水流中的雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的上下游(進出口)壓差增大，當上下游壓差到達設定值，或達到預設清洗時間時，電控箱上的壓差或時間開關便傳遞信號給控制盤，控制盤啟動電機帶動刷子旋轉刷掉濾網上的固體雜質，同時打開電動球閥，污物隨水流從排污口排走，當進出口壓差恢復正常或到達定時器設定時間后，電機停止轉動，電動排污閥延時關閉，整個過程中，水不斷流。
| 序號 | 零件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
| 2 | 過 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
| 3 | 中部蓋板 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 4 | 墊 片 | 聚四氟乙烯、金屬纏繞墊、復合墊、金屬環形墊 | |||||
| 5 | 螺栓螺母 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
| 6 | 減速電機 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
| 7 | 刷 架 | Q235B | Q235B | 304 | 304L | 316 | 316L |
| 8 | 清 洗 刷 | 硬質塑料纖維、骨質豬鬃毛、尼龍、不銹鋼 | |||||
| 9 | 控 制 箱 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
| 10 | 電動球閥 | CF8 | CF8 | CF8 | CF3 | CF8M | CF3M |
| 11 | 壓差開關 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 排污口尺寸 DN | 流量 T/h | |||
| L | L1 | D | d | ||||
| 10 ~ 25 20 (Class150) | 50 | 600 | 300 | 159 | 57 | 20 | ≤19 |
| 65 | 600 | 300 | 159 | 76 | 20 | ≤28 | |
| 80 | 600 | 300 | 159 | 89 | 20 | ≤50 | |
| 100 | 700 | 300 | 219 | 108 | 20 | ≤80 | |
| 125 | 750 | 340 | 219 | 133 | 25 | ≤125 | |
| 150 | 900 | 350 | 273 | 159 | 32 | ≤180 | |
| 200 | 950 | 525 | 325 | 219 | 32 | ≤320 | |
| 250 | 1140 | 650 | 406 | 273 | 40 | ≤490 | |
| 300 | 1190 | 680 | 406 | 325 | 40 | ≤710 | |
| 350 | 1290 | 740 | 457 | 377 | 50 | ≤970 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
