止回閥

: 更新時間2023-07-09 16:29:35; 產品名稱; 型??????? 號H44W、H44Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

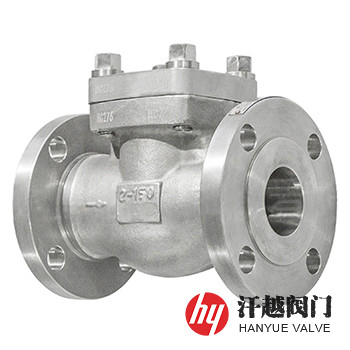

雙相不銹鋼F53止回閥產品概述

雙相不銹鋼F53止回閥是一種閥體、閥蓋、閥瓣、閥座和搖桿等由ASTM A182 F53或S32750以及S25073等鍛制而成，在苛刻的含氯介質條件下具有優異的耐腐蝕能力和很高的強度及韌性的超級雙相不銹鋼止回閥。該閥所使用的材料屬奧氏體-鐵素體超級雙相不銹鋼，相當于國產牌號的022Cr25Ni7Mo4N鋼，閥門主體工件的熱加工狀態為鍛造后固溶處理，其特征是點蝕指數(PRE)高于40，有非常好的耐蝕性和強度特性，且有比奧氏體不銹鋼更低的熱膨脹系數和更高的熱導率，由于該鋼中鉻和鉬含量都很高，因此具有很好的耐孔蝕、縫隙腐和均勻腐的性能，其中的雙相組織保證了它擁有很高的抗應力腐蝕破裂的能力，而且強度也很高。本產品適用于氯化物工況，也廣泛用在酸環境中，如稀硫酸、磷酸、甲酸、醋酸及尿素等，主要安裝在防止介質逆向流動的管道上。

雙相不銹鋼F53止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
2	閥蓋	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
3	閥瓣	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
4	閥座	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
5	搖桿	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
6	墊片	PTFE	PTFE	PTFE	PTFE
7	閥蓋螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼F53止回閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼F53止回閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	d	L	L1	H
150(PN20)	?	15	10	108	108	77
	?	20	13	117	117	81
	1	25	17.5	127	127	93
	1 ?	32	23	140	140	95
	1 ?	40	30	165	165	103
	2	50	35	203	203	118
300(PN50)	?	15	10	152	152	61
	?	20	13	178	178	78
	1	25	17.5	203	203	84
	1 ?	32	23	216	216	101
	1 ?	40	30	229	229	120
	2	50	35	267	267	133
600(PN110)	?	15	10	165	165	61
	?	20	13	190	190	78
	1	25	17.5	216	216	84
	1 ?	32	23	229	229	101
	1 ?	40	30	241	241	120
	2	50	35	292	292	133
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼F53止回閥結構圖

F53止回閥

本產品材質還可選用ASTM A182 GR.F51、F55、F60、F61及其他等鍛鋼牌號，如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知壓力級、規格、閥體及內件材料、端部連接形式(法蘭連接應指明密封形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。
