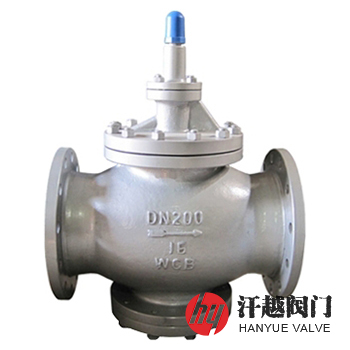

蒸汽減壓閥

: 更新時間2023-05-10 16:51:39; 產品名稱; 型??????? 號YGa43H、YGa43Y; 公稱通徑DN15~DN500; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

高靈敏度大流量蒸汽減壓閥產品概述

YGa43H高靈敏度大流量蒸汽減壓閥在普通減壓閥基礎上加大了活塞面積，改變了節流結構和密封形式，增大了過流面積，改進了導閥結構和調節彈簧形式等，從而在提高靈敏度、流量、使用壽命等方面大大改善了性能。本產品主要適用于蒸汽管路系統，適合蒸汽負荷波動大、流量大、流量變化大，進口壓力變化大的工況場合，其可根據工作介質壓力、溫度選用不同材質。

YGa43H高靈敏度大流量蒸汽減壓閥主要由主閥和導閥兩部分組合而成，其中導閥通過螺栓螺母直接安裝在主閥上，其主閥由閥座、閥瓣、活塞、缸套、彈簧等部件構成，而導閥則由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成，該閥是通過調節調節彈簧壓力設定出口壓力，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。

高靈敏度大流量蒸汽減壓閥部件材料

部件名稱	材料名稱
閥體	WCB	CF8	CF3	CF8M	CF3M
閥蓋	WCB	CF8	CF3	CF8M	CF3M
底蓋	WCB	CF8	CF3	CF8M	CF3M
閥座	2Cr13	304	304L	316	316L
閥瓣	2Cr13	304	304L	316	316L
缸套	ZCuAl10Fe3	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
活塞	ZCuAl10Fe3	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
膜片	1Cr18Ni9Ti	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
導閥座	2Cr13	304	304L	316	316L
導閥桿	2Cr13	304	304L	316	316L
主閥彈簧	50CrVA	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
導閥彈簧	50CrVA	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
調節彈簧	60Si2Mn	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2

高靈敏度大流量蒸汽減壓閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
最高進口壓力(MPa)	1.6	2.5	4.0	6.3	10.0
出口壓力范圍(MPa)	0.04 ~ 1.0	0.05 ~ 1.6	0.08 ~ 2.5	0.2 ~ 3.5	0.5 ~ 3.5
最小壓差(MPa)	0.07	0.1	0.15	0.4	0.5
設計制造	GB/T 12244-2006 減壓閥一般要求
結構長度	JB/T 2205-2013 減壓閥結構長度
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
性能試驗	GB/T 12245-2006 減壓閥性能試驗方法

高靈敏度大流量蒸汽減壓閥外形尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm			公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	H1	公稱壓力 PN	公稱通徑 DN	L	H	H1
16 ~ 25	15	160	265	85	63	15	180	280	100
	20	160	265	85		20	180	280	100
	25	180	280	95		25	200	300	115
	32	200	280	95		32	220	300	115
	40	220	290	105		40	240	315	130
	50	250	300	130		50	270	340	135
	65	280	315	145		65	300	355	150
	80	310	330	170		80	330	370	175
	100	350	405	200		100	380	450	205
	125	400	450	225		125	450	510	235
	150	450	485	265		150	500	555	275
	200	500	570	290		200	550	640	300
	250	650	640	325		250	650	720	335
	300	800	740	360		300	800	830	375
	350	850	810	395		350	850	880	410
	400	900	950	430		400	900	1020	445
	500	950	1080	500		500	950	1080	515
40	15	180	265	85	100 ~ 160	15	180	280	100
	20	180	265	85		20	200	280	100
	25	200	280	95		25	220	300	115
	32	220	280	95		32	230	300	115
	40	240	290	105		40	240	315	130
	50	270	300	130		50	300	340	135
	65	300	315	145		65	340	355	150
	80	330	330	170		80	360	370	175
	100	380	405	200		100	380	450	205
	125	450	450	225		125	450	510	235
	150	500	485	265		150	500	555	275
	200	550	570	290		200	550	640	300
	250	650	640	325		250	650	720	335
	300	800	740	360		300	800	830	375
	350	850	810	395		350	850	880	410
	400	900	950	430		400	900	1020	445
	500	950	1080	500		500	950	1080	515

高靈敏度大流量蒸汽減壓閥結構圖

高靈敏度大流量蒸汽減壓閥

在選購我廠蒸汽減壓閥產品時請盡量告知：公稱通徑、公稱壓力、進口壓力、調壓范圍或出口壓力、額定流量、閥體材質及閥內件、介質種類和溫度范圍、連接法蘭標準等。
